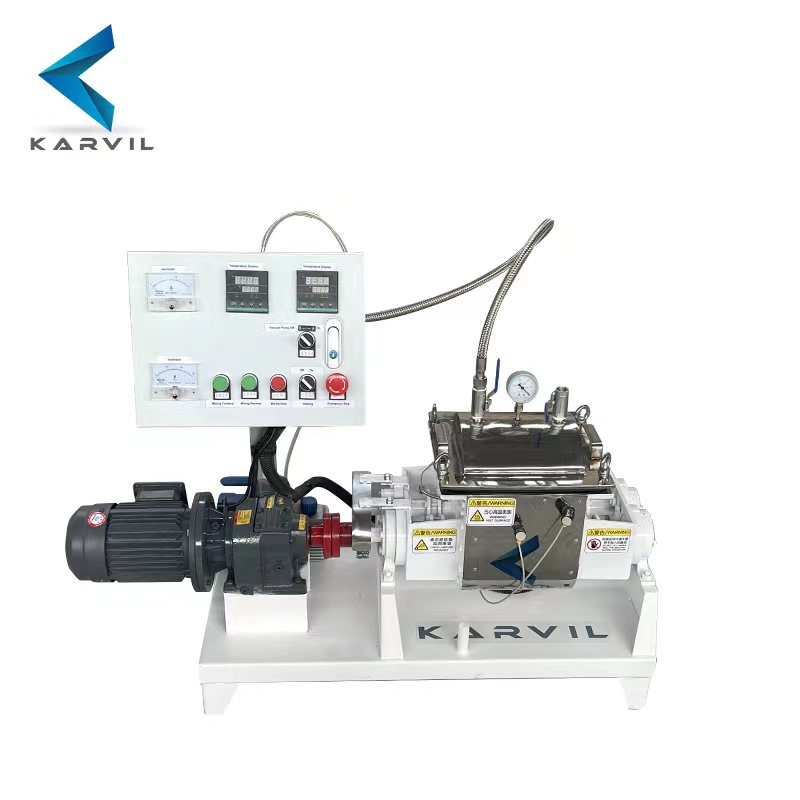

¿Alguna vez se preguntó cómo las industrias mezclan eficientemente materiales espesos y pegajosos? Conozca el mezclador Sigma Blade , una potencia en mezcla industrial. Esta máquina única destaca en la mezcla de sustancias de alta viscosidad, cruciales para adhesivos, productos alimenticios y más. En esta publicación, aprenderá qué es una mezcladora de cuchillas Sigma y por qué es vital en diversas industrias.
El mezclador de paletas sigma funciona principalmente con un mecanismo de corte, lo que lo hace muy eficaz para mezclar materiales de alta viscosidad. La clave de su funcionamiento reside en las palas en forma de sigma que se entrelazan. Estas cuchillas están diseñadas para girar una hacia la otra dentro de un cuenco con forma de doble cubeta, creando intensas fuerzas de corte.
Esta acción de corte ocurre porque las hojas se mueven muy cerca, casi tocándose, pero sin contacto. A medida que las cuchillas giran, tiran del material entre ellas, apretándolo y estirándolo. Este proceso amasa bien el material, descomponiendo los grumos y asegurando una mezcla uniforme. La acción de mezcla no es sólo de corte; también implica movimiento masivo, estiramiento, plegado, división y recombinación del material. Esta combinación ayuda a manipular eficazmente sustancias pegajosas, pastosas o muy viscosas.
La forma de las palas juega un papel crucial. La forma sigma permite que el material fluya constantemente desde los lados del canal hacia el centro, asegurando que no haya zonas muertas donde el material pueda permanecer sin mezclar. Las cuchillas giran a velocidades fijas, a menudo con velocidades diferentes para cada cuchilla para mejorar el efecto de amasado. El material se tira y aprieta continuamente contra las cuchillas, el soporte y las paredes laterales de la artesa, lo que mejora aún más la calidad de la mezcla.
Durante el funcionamiento, los polvos o masas viscosas se introducen desde arriba. Las cuchillas aplastan la masa, la hacen rodar sobre sí misma, la aplastan de nuevo y la desgarran. Este ciclo se repite, creando un efecto de mezcla y amasado completo. La transmisión de velocidad fija garantiza una mezcla constante, mientras que el estrecho espacio entre las cuchillas y las paredes de la artesa maximiza la fuerza de corte.
Este principio permite que el mezclador de cuchillas sigma maneje materiales con viscosidades que alcanzan hasta 10 millones de centipoises, lo que lo hace ideal para industrias que requieren mezclas pesadas, como adhesivos, masa alimentaria y compuestos de caucho.
Consejo: Para maximizar la eficiencia de su mezclador de paletas sigma, asegúrese de que las paletas reciban el mantenimiento adecuado y que los espacios libres se revisen periódicamente para mantener una acción de corte óptima.
La construcción del mezclador de paletas sigma es clave para su capacidad para manejar materiales gruesos y pegajosos de manera eficiente. En el centro de su diseño se encuentra el cuenco fijo con forma de doble cubeta . Este cuenco proporciona un recipiente robusto donde se realiza la mezcla. Por lo general, está hecho de materiales duraderos como acero dulce, , acero inoxidable 304 o acero inoxidable 316 . Estos materiales resisten la corrosión y el desgaste, lo que garantiza que la batidora dure mucho tiempo, incluso con un uso intensivo.
El cuenco suele tener una cubierta que cubre ambos lados . Esta chaqueta permite calentar o enfriar durante el proceso de mezcla. Por ejemplo, calentar puede ablandar un material para facilitar la mezcla, mientras que enfriar puede evitar el sobrecalentamiento que podría estropear el producto. Algunos modelos también vienen con una cubierta antipolvo o incluso una opción de aspiradora, lo que ayuda a mantener limpio el ambiente y controla el polvo o los vapores durante la mezcla.
Dentro del recipiente, se montan horizontalmente dos Estas hojas están hechas de palas en forma de sigma , una en cada cubeta. fundición de acero y tienen un acabado cuidadoso para garantizar un funcionamiento suave. Giran hacia adentro y están colocados muy cerca de las paredes del contenedor. Este ajuste perfecto es crucial porque crea la intensa acción de corte necesaria para amasar y mezclar completamente materiales de alta viscosidad.
Las cuchillas están conectadas a una transmisión de velocidad fija , lo que garantiza un movimiento constante durante el funcionamiento. Para reducir el desgaste, el mezclador utiliza un empujador de casquillo con un casquillo de metal . Esta configuración minimiza la fricción en los ejes de las cuchillas, lo que prolonga su vida útil y mantiene una rotación suave.
Todo el conjunto del mezclador está montado sobre un resistente soporte fabricado en acero . Este soporte sostiene la máquina, absorbe las vibraciones y ayuda a mantener bajos los niveles de ruido durante la mezcla. La batidora se carga desde arriba y la descarga se realiza inclinando todo el recipiente mediante un mecanismo de piñón y cremallera . Esta función de inclinación facilita la extracción del material mezclado sin manipulación manual, lo que mejora la seguridad y la eficiencia.
Aspectos destacados clave de la construcción:
Cuenco con forma de doble cubeta fabricado con metales resistentes a la corrosión.
Lados revestidos para calentar o enfriar.
Cubiertas libres de polvo o listas para aspirar.
Dos hojas de acero fundido en forma de sigma con espacio reducido.
Sistema de accionamiento de velocidad fija.
Empujador de prensaestopas con casquillo de metal para reducir la fricción.
Soporte fabricado en acero para mayor estabilidad y reducción de ruido.
Cuba basculante para facilitar la descarga.
Estas características de construcción se combinan para hacer que el mezclador de paletas sigma sea robusto, confiable e ideal para mezclar materiales resistentes y viscosos en industrias como la de adhesivos, procesamiento de alimentos y productos farmacéuticos.
Los mezcladores de paletas Sigma utilizan paletas especialmente diseñadas que desempeñan un papel vital en su eficiencia y eficacia. Los dos tipos principales de palas que encontrarás en estas batidoras son las Two Wing Blade y las Sigma o Z-form Blade . Cada diseño ayuda a la batidora a manejar materiales espesos, pegajosos y parecidos a una masa al promover un flujo constante del material y una mezcla completa.
La hoja de dos alas presenta dos brazos anchos que se extienden desde el eje de la hoja. Estos brazos barren el material, empujándolo y tirando de él desde las paredes del canal hacia el centro. Esta acción asegura que el material se mueva continuamente y evita zonas muertas donde la mezcla podría ser incompleta. La amplia superficie de las alas proporciona un fuerte efecto de amasado, perfecto para sustancias muy viscosas como adhesivos o masas.
Este diseño de cuchilla es simple pero efectivo, lo que permite que la batidora maneje masas pegajosas sin obstrucciones ni consumo excesivo de energía. La hoja de dos alas también ayuda a descomponer los grumos aplicando fuerzas de corte constantes mientras gira.
La pala sigma, con la forma de la letra griega sigma (Σ), es el diseño de pala clásico que da nombre a la batidora. A veces llamada hoja en forma de Z debido a su forma en zigzag, presenta brazos en ángulo que se entrelazan estrechamente con la hoja opuesta. Este entrelazado estrecho crea intensas fuerzas de corte y amasado, empujando el material a través de un espacio estrecho.
La hoja en forma de Z destaca por doblar y estirar el material, lo que mejora el proceso de mezcla. Su forma promueve un flujo constante desde los lados del canal hacia el centro, asegurando que ninguna parte del lote quede sin mezclar. Este diseño de cuchilla es especialmente útil para materiales extremadamente viscosos o pegajosos que requieren un amasado intenso.
Ambos tipos de cuchillas están montadas horizontalmente en el vaso de la batidora de doble cubeta. Giran hacia adentro, en contraposición entre sí, creando una poderosa zona de corte entre las palas y las paredes del contenedor. La forma y el movimiento de las cuchillas tiran, aplastan, rasgan y amasan el material repetidamente.
Esta acción continua ayuda a:
Descomponer grumos y aglomerados.
Mezclar polvos y masas viscosas uniformemente.
Evite la acumulación de material en las paredes del canal.
Garantizar una textura y calidad consistentes en el producto final.
El mecanismo de accionamiento de un mezclador de paletas sigma es crucial para su funcionamiento eficiente, especialmente cuando se manipulan materiales de alta viscosidad. Normalmente, el mezclador funciona con un motor del tipo TEFC (Totally Enclosed Fan Cooled) o un motor TEFC a prueba de llamas para entornos peligrosos. Estos motores suelen funcionar a una velocidad de alrededor de 440 RPM . El motor se conecta a una caja reductora de un fabricante de renombre, que ajusta la velocidad y el par a los niveles requeridos para el proceso de mezcla.
La caja de cambios acciona engranajes rectos con dientes cortados a máquina, lo que garantiza una transmisión de potencia suave y confiable. Estos engranajes conectan el motor a las dos paletas sigma dentro del tazón de la batidora, permitiéndoles girar en direcciones opuestas. Todo el conjunto de transmisión está encerrado en una carcasa protegida para garantizar la seguridad y facilitar la lubricación con grasa para un rendimiento duradero.
El proceso de mezclado comienza introduciendo polvos o masas viscosas desde la parte superior de la artesa. Dado que la mezcla en seco puede generar polvo y la granulación húmeda puede causar evaporación, el cuerpo del mezclador está cubierto para contener el polvo y mantener la integridad del proceso.
A medida que el motor impulsa las palas, las palas en forma de sigma realizan una serie de acciones:
Aplastando la masa contra las paredes del comedero.
Enrollar el material sobre sí mismo para promover la uniformidad.
Aplastar nuevamente para deshacer los grumos.
Desgarro y cizallamiento de la masa entre palas en movimiento y superficies estacionarias.
Esta acción de amasado continuo tira, estira y dobla el material, mejorando la calidad de la mezcla. Las palas giran a velocidades fijas, pero a menudo a velocidades diferentes entre sí. Esta velocidad diferencial mejora el efecto de amasado al variar las fuerzas de corte aplicadas al material.
El diseño y la robustez de las palas afectan la eficiencia de la mezcla. Algunas cuchillas cuentan con bordes dentados para aumentar la acción de trituración, rompiendo aún más grumos o aglomerados duros. El estrecho espacio entre las cuchillas y las paredes de la artesa maximiza las fuerzas de corte, asegurando una mezcla completa.
En general, el sistema de accionamiento proporciona potencia constante y de alto torque a las cuchillas, lo que permite que el mezclador de cuchillas sigma maneje materiales desafiantes como adhesivos, compuestos de caucho y masas con viscosidades de hasta 10 millones de centipoises.
Los mezcladores de paletas Sigma vienen con características diseñadas para manejar tareas de mezcla exigentes, especialmente para materiales de alta viscosidad. Su capacidad varía ampliamente, normalmente desde lotes pequeños hasta 5.000 litros (1.321 galones) . Para necesidades industriales más grandes, los modelos personalizados pueden alcanzar capacidades de hasta 10.000 litros (2.642 galones) . Esta amplia gama los hace versátiles para diversas escalas de producción, desde pequeños laboratorios hasta grandes plantas de fabricación.
El diseño de estos mezcladores cumple con estándares internacionales como CODAP y ASME, garantizando seguridad, confiabilidad y cumplimiento de las regulaciones de la industria. Este cumplimiento es crucial para industrias como la farmacéutica y la de procesamiento de alimentos, donde la higiene y la seguridad son primordiales.
Una característica destacada es el diseño modular . Esto significa que el mezclador se puede personalizar fácilmente para adaptarse a las necesidades de aplicaciones específicas. La modularidad permite a los fabricantes agregar o quitar componentes, ajustar tamaños o modificar características como tipos de cuchillas y sistemas de accionamiento sin rediseñar toda la máquina. Esta flexibilidad ayuda a las empresas a optimizar sus procesos sin incurrir en altos costos por equipos completamente nuevos.
La gestión de la temperatura es otro aspecto crítico. El tazón de doble cubeta de la batidora tiene una camisa en dos lados , lo que permite calentar o enfriar durante la mezcla. Esta característica es esencial cuando se trabaja con materiales sensibles a la temperatura. Por ejemplo, calentar puede ablandar ciertos compuestos para facilitar la mezcla, mientras que enfriar evita el sobrecalentamiento que podría degradar el producto. El diseño encamisado garantiza que el control de la temperatura sea uniforme y eficiente, mejorando la calidad del producto.
Además, algunos modelos ofrecen accionamientos independientes del brazo de la cuchilla . Estas unidades pueden girar a diferentes velocidades y la relación de velocidad es ajustable. Esta capacidad mejora la acción de amasado al variar las fuerzas de corte, lo que hace que el proceso de mezclado sea más completo y adaptable a diferentes viscosidades de materiales.
Las opciones de carga y descarga también aumentan la versatilidad del mezclador. Puede elegir entre unidades estacionarias o unidades basculantes para facilitar el manejo de materiales. Algunos modelos incluso cuentan con sistemas de descarga con válvula inferior , que permiten una descarga rápida y limpia, reduciendo el trabajo manual y los riesgos de contaminación.
Para procesos especializados, se encuentran disponibles modelos de extrusora monotornillo . Estos combinan mezcla y extrusión en una sola máquina, lo que resulta útil para ciertos compuestos de caucho o plástico.
Resumen de características clave:
Capacidad de 5.000 a 10.000 litros (tamaños personalizados disponibles)
Construido según estándares internacionales como CODAP, ASME
Diseño modular para una fácil personalización
Canal con camisa para calentar o enfriar
Accionamientos independientes del brazo de la hoja con relaciones de velocidad ajustables
Elección de unidades de descarga estacionarias, inclinables o con válvula inferior
Opciones de extrusora monohusillo para mezcla y extrusión combinadas
Los mezcladores de paletas Sigma son muy versátiles y se utilizan ampliamente en diversas industrias. Su capacidad para manejar materiales de alta viscosidad, pegajosos y similares a masa los hace ideales para muchas aplicaciones especializadas.
Los adhesivos a menudo requieren una mezcla minuciosa de componentes espesos y pegajosos para lograr uniformidad y rendimiento. Los mezcladores de paletas Sigma se destacan aquí debido a su fuerte acción de corte y amasado, que descompone los grumos y mezcla resinas, rellenos y aditivos de manera efectiva. Esto garantiza que el adhesivo tenga la consistencia y las propiedades de unión adecuadas.
En la industria alimentaria, las amasadoras sigma procesan masas, pastas y productos de confitería como mazapanes y pastas de azúcar. Por ejemplo, la masa para galletas se beneficia de la capacidad de la batidora para amasar sin sobrecalentar ni dañar los ingredientes. El recipiente con camisa permite controlar la temperatura, lo cual es crucial para los productos alimenticios sensibles al calor. Además, la batidora se utiliza para chicles y mezclas de panadería, donde la textura y consistencia uniformes son vitales.
La fabricación farmacéutica exige una mezcla precisa de polvos y masas viscosas para tabletas, ungüentos y cremas. Los mezcladores de cuchillas Sigma proporcionan un mezclado y amasado uniforme, esencial para una eficacia y calidad consistentes de los medicamentos. Pueden mezclar ingredientes activos con excipientes, asegurando homogeneidad sin degradar compuestos sensibles.
En la industria química, los mezcladores sigma procesan materiales como pastas de carbón, compuestos selladores, masillas y caucho de silicona. Su diseño robusto les permite mezclar sustancias resistentes como masas de caucho butílico y resina de fibra de vidrio. La acción de corte del mezclador garantiza una dispersión completa de pigmentos y cargas en tintas y productos pigmentados.
Otras aplicaciones notables incluyen:
Cerámica : Mezclar arcilla y aditivos uniformemente para moldear.
Explosivos : Mezcla segura de materiales sensibles en condiciones controladas.
Preparaciones de muelas abrasivas : Mezcla homogénea de materiales abrasivos.
Jabones y detergentes : Combinación de aceites, grasas y productos químicos en lotes uniformes.
La capacidad del mezclador de paletas sigma para trabajar con viscosidades de hasta 10 millones de centipoises lo hace adecuado para estos procesos exigentes.
Consejo: Cuando utilice mezcladores de cuchillas sigma para productos alimenticios o farmacéuticos, asegúrese siempre de protocolos de limpieza y saneamiento adecuados para mantener la seguridad y el cumplimiento del producto.
El mezclador de paletas sigma ofrece varias ventajas que lo hacen popular para mezclar materiales altamente viscosos. Una ventaja importante es el mínimo espacio muerto durante la mezcla . El diseño de la doble cubeta y de las cuchillas sigma entrelazadas garantiza que casi todo el material se mueva y amase continuamente. Esto reduce el desperdicio y evita que se formen bolsas sin mezclar, lo cual es crucial cuando se trabaja con sustancias pegajosas o parecidas a masas.
Otro beneficio es su capacidad para manejar materiales de muy alta viscosidad , incluso hasta 10 millones de centipoises. Esto lo hace ideal para industrias como adhesivos, compuestos de caucho y masas alimentarias. La fuerte acción de corte y amasado creada por el estrecho espacio entre las cuchillas y las paredes de la artesa garantiza una mezcla completa y una textura uniforme.
La del mezclador construcción robusta y el accionamiento de velocidad fija proporcionan un rendimiento constante. La velocidad fija garantiza una acción de amasado constante y sin fluctuaciones, lo que puede ser importante para una calidad repetible del producto.
Sin embargo, hay algunas desventajas a considerar. Uno es la operación de velocidad fija . Las palas giran a una velocidad constante, lo que limita la flexibilidad. Algunos materiales podrían beneficiarse de velocidades variables para optimizar la mezcla o reducir el consumo de energía. La velocidad fija significa que la mezcladora puede no ser ideal para todos los tipos de materiales o procesos que requieren ajustes de velocidad.
Otro inconveniente es el alto consumo de energía . En comparación con otros mezcladores, los mezcladores de paletas sigma consumen más energía, normalmente entre 45 y 75 kW por metro cúbico de material mezclado. Esto puede aumentar los costos operativos, especialmente para la producción a gran escala.
Además, el mezclador no está diseñado para extrusión a menos que esté configurado específicamente como una variante de extrusor amasador de doble brazo. Esto limita su uso si la extrusión es parte de su proceso.
En resumen, los mezcladores de paletas sigma destacan por mezclar minuciosamente masas viscosas y pegajosas con un desperdicio mínimo. Pero sus necesidades de velocidad fija y alta potencia pueden plantear desafíos según su aplicación.
El mezclador de cuchillas sigma mezcla eficazmente materiales de alta viscosidad mediante la acción de corte y el entrelazado de las cuchillas. Su construcción robusta y su capacidad para manejar viscosidades de hasta 10 millones de centipoises lo hacen ideal para diversas industrias. A pesar del alto consumo de energía y la velocidad fija, su eficiencia para mezclar sustancias pegajosas no tiene comparación. De cara al futuro, los mezcladores de aspas sigma seguirán evolucionando y ofrecerán más personalización y eficiencia. Karvil proporciona mezcladores de paletas sigma avanzados, lo que garantiza un rendimiento y un valor óptimos para las industrias que requieren soluciones de mezclado precisas.
R: Las mezcladoras de cuchillas Sigma son ideales para manipular sustancias pegajosas parecidas a masas, ya que ofrecen una mezcla completa y una textura uniforme, crucial en industrias como las de adhesivos y procesamiento de alimentos.
R: Los beneficios incluyen un espacio muerto mínimo, un manejo efectivo de materiales de alta viscosidad y una construcción robusta para un rendimiento de mezcla constante.
R: El costo de un mezclador de cuchillas Sigma varía según el tamaño, la capacidad y las características personalizadas, y generalmente oscila entre miles y decenas de miles de dólares.
